MH811無線扭矩傳感器應變節點是一種新型的數據采集系統，該系統基于802.15.4協議，可以自組織形成星型、線型和網狀網等多種網絡拓?fù)浣Y(jié)構。

          MH811無線扭矩傳感器節點使用簡單方便，無線數字信號傳輸方式消除了長電纜傳輸帶來的噪聲干擾，整個測量系統具有高測量精度和抗干擾能力。無線傳感器節點可以組成龐大的無線傳感器網絡，支持上千個測點同時進行大型結構試驗。廣泛應用于橋梁、建筑物、飛機、船舶、車輛等結構靜力測試，疲勞測試，載荷實驗等。

           節點結構緊湊，體積小巧，由電源模塊、采集處理模塊、無線收發模塊組成，封裝在RytonPPS 塑料外殼內。 節點每個通道內置有獨立的高精度 120-1000Ω Ω 橋路電阻和放大調理電路 ， 可以方便地由軟件自動切換選擇4 1/4  橋，半橋，全橋測量方式，兼容各種類型的橋路傳感器。采集的數據既可以實時無線傳輸至計算機，也可以存儲在節點內置的2M 數據存儲器，保證了采集數據的準確性。節點的空中傳輸速率可以達到250K BPS，有效室外通訊距離可達100m。節點設計有專門的電源管理軟硬件，在實時不間斷傳輸情況下，節點功耗僅25mA，可以采樣外部電池供電或者無線供電的方式。

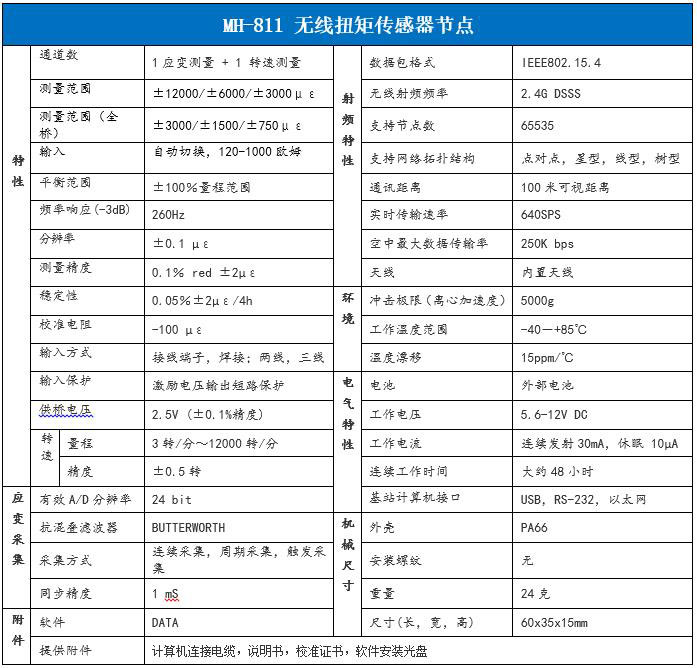

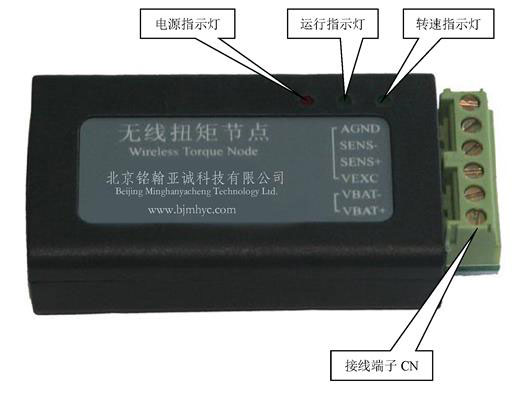

一、MH811無線扭矩傳感器節點外形及參數：

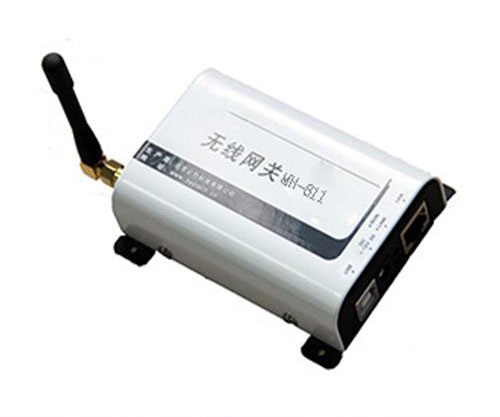

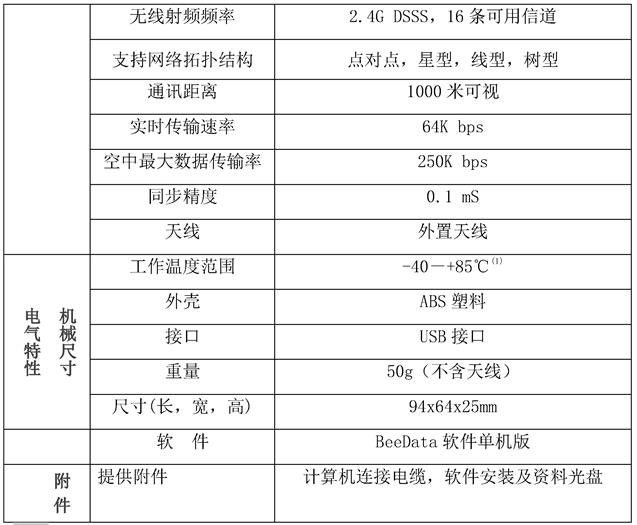

二、MH811無線扭矩傳感器無線網關外形及參數：
